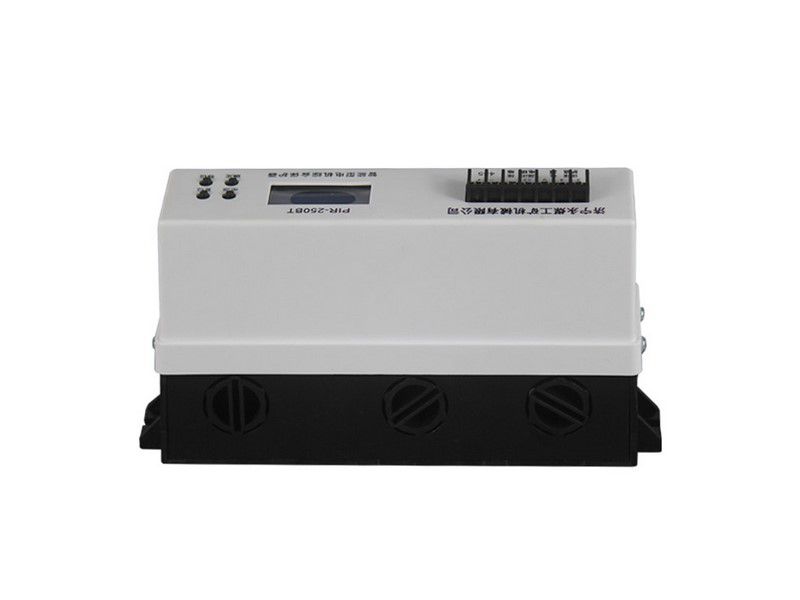

HX-250Q智能綜合保護器|礦用綜合保護裝置

HX-250Q智能綜合保護器適應于交流50Hz、額定電壓為380V、660V、1140V，額定電流至1000A三相中性點不接地的供、變電系統中，作為總開關、分支開關，也可作為大容量電動機不頻繁起動控制之用。當供電電路出現過載、短路、斷相及三相不平衡、漏電時能自動切斷電源。作總開關時具有三相對稱性漏電和漏電閉鎖保護，為分支開關漏電保護的后備保護；作分支開關使用時具有選擇性漏電保護和漏電閉鎖保護功能。

（1）短路保護：對高壓開關負載側出現短路故障時，進行定時限速斷保護。

（2）過載保護：對高壓開關負載側出現的持續過載，實施反時限保護，對負載側出現的斷續過載，進行能量釋放和累積運算，實施反時限保護。

（3）電纜絕緣保護：對高壓開關負載側使用雙屏蔽電纜的屏蔽芯線、屏蔽地線實行絕緣保護。

（4）電流型漏電保護：對下屬電網現的單相接地故障采用零序電流法，檢漏保護。

（5）功率方向型漏電保護：對下屬電網出現的單相接地故障采用功率方向法，選擇性檢漏保護。
