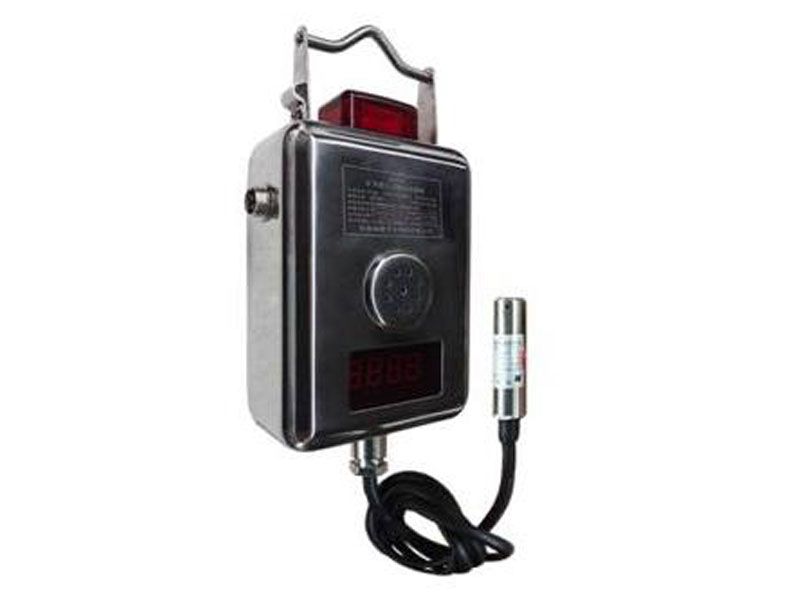

GUY10(A)礦用本安型投入式液位傳感器_三正集團股份有限公司

1、概述

GUY10礦用本安型投入式液位傳感器（以下簡稱傳感器），是采用差壓敏感測量探頭研制的投入式智能液位測量儀表。適用于煤礦井下水倉水位的測量以及其它需要測量液位的場所。傳感器采用紅外遙控調校，具有標準頻率信號輸出，可與多種監控系統配套使用。

2、技術性能指標

2.1防爆型式：礦用本質**型。

防爆標志：ExibI。

    2.2命名規則

G   U   Y   10

┬  ┬  ┬   ┬

│  │  │   │

│  │  │   │

│  │  │   └─——————─————─    大測量范圍

│  │  └───——————─—————─   壓力測量原理

│  └───———————————────   液位

└─────——————───—————─   傳感器

2.3性能指標

2.3.1工作電源 ：12—24VDC。

2.3.2測量范圍、基本誤差

       測量范圍：0-10米；基本誤差：±0.5%。

2.3.34位LED顯示，分辨率0.01米。

2.3.4輸出信號和傳輸距離：輸出標準頻率信號200～1000Hz。使用電纜的單芯截面積為1.5mm2時，傳感器與關聯設備的傳輸距離2km。

2.3.5具有遙控調校功能和聲光報警功能。

2.3.6外形尺寸和重量

      外型尺寸：248mm×130mm×70mm。重量：1.3kg。

2.3.7本安參數：Ui: DC 22.2  V； Ii: 28 mA；  Ci: 0 uF；  Li:  0 mH。
